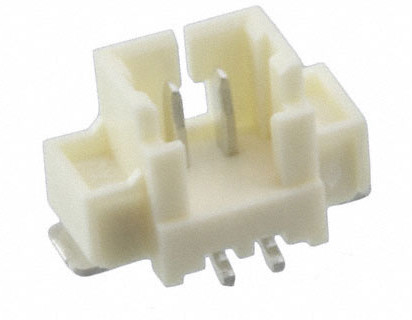

1.25 mm Pitch Connector Wtb Connector 2P έως 16P Vertical SMT PCB Wafer

Περιγραφή του προϊόντος

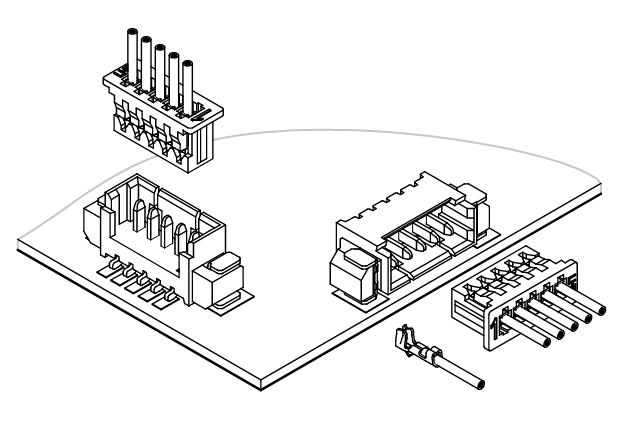

Ο συνδετήρας καλωδίου-στο-πίνακα είναι ένας τύπος ηλεκτρικού συνδετήρα που χρησιμοποιείται για τη σύνδεση καλωδίων σε μια πλακέτα εκτυπωμένων κυκλωμάτων (PCB).Το περίβλημα είναι συνήθως τοποθετημένο στο PCB και περιέχει slots ή δοχεία όπου εισάγονται οι επαφέςΟι επαφές συσσωρεύονται συνήθως στα καλώδια και στη συνέχεια εισάγονται στο περίβλημα, δημιουργώντας μια ασφαλή ηλεκτρική σύνδεση μεταξύ των καλωδίων και του PCB.

Αυτοί οι συνδετήρες χρησιμοποιούνται συνήθως σε διάφορες ηλεκτρονικές συσκευές και εφαρμογές όπου είναι απαραίτητο να συνδεθούν καλώδια σε μια πλακέτα κυκλωμάτων, όπως σε περιφερειακά συστήματα υπολογιστών, ηλεκτρονικά οχήματα,βιομηχανικά μηχανήματαΔιατίθενται σε διαφορετικά μεγέθη, διαμορφώσεις και προδιαγραφές για να φιλοξενήσουν διάφορα μεγέθη καλωδίων, τρέχουσες τιμές και περιβαλλοντικές συνθήκες.

Η σειρά συνδέσμων καλωδίου-επιφάνειας της Alinta

Ανακαλύψτε αξιόπιστους συνδετήρες Wire-to-Board (WTB) και συσσωρευτές καλωδίων από την Alinta, που προσφέρουν μεγέθη από 1.0 mm έως 6.35 mm. Οι συνδετήρες μας καλύπτουν διάφορες βιομηχανίες, συμπεριλαμβανομένης της αυτοκινητοβιομηχανίας,συσκευές, βιομηχανίας, δεδομένων και τηλεπικοινωνιών και καταναλωτικών ηλεκτρονικών.

Επωφεληθείτε από ένα ευρύ φάσμα πλεονεκτημάτων με τους συνδετήρες WTB μας, καθιστώντας τους μια βέλτιστη επιλογή για διάφορες εφαρμογές.Απολαύστε την ευελιξία των επιλογών προσαρμογής για να προσαρμόσετε τις συνδέσεις ακριβώς στις απαιτήσεις σας.

(2 εικόνες)

Τεχνική παράμετρος

Χαρακτηριστικά τύπου προϊόντος	Κατηγορία		Σύρμα προς το πίνακα
	Τύπος συναρμολόγησης		Σφραγίδες
	Στροφή (μμ)		1.25mm
	Σειρά προϊόντων		Η σειρά AL-X2201
Ηλεκτρικά χαρακτηριστικά	Δοκιμαστική τάση		125
	Κατηγοριοποιημένο ρεύμα (A AC/DC)		1
	Αντίσταση επαφής		≤ 30mΩ
	Αντίσταση μόνωσης Αντιστέκεται στην τάση		≥ 100MΩ 500V AC/min
Χαρακτηριστικά διαμόρφωσης	Αριθμός γραμμών		1
	Αριθμός θέσεων		2 έως 16
Χαρακτηριστικά της κελύφης	Χρώμα		Μπεζ
	Υλικό στέγασης Υλικό επαφής		Απαγόρευση της χρήσης Άλλες συσκευές για την κατασκευή οχημάτων με κινητήρα
Περιβαλλοντικές πληροφορίες	Περιοχή θερμοκρασίας λειτουργίας (°C)		-20°C~70°C°C
Διαμόρφωση PCB Καθαρή πλάκα Καθαρή γωνία πλάκα   Τερματικό   Διαμονή                                                                                                        Πολωνοί DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 25 30 33.00   Τύπος κάθετης πλάκας/δοχείο                          Πολωνοί DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75                                     Οριζόντιος τύπος πλακίδας / δοχείου Πολωνοί DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75

Για μια αξιόπιστη και εξατομικευόμενη λύση συνδέσμων WTB, επικοινωνήστε με την Alinta σήμερα!
