1.25mm Pitch Wafer Wire To Board Connector 90° 180° SMT PCB Mount Connector Ηλεκτρονική συσκευή που συνδέεται με το πίνακα

Περιγραφή του προϊόντος

Ο συνδετήρας καλωδίου-στο-πίνακα είναι ένας τύπος ηλεκτρικού συνδετήρα που χρησιμοποιείται για τη σύνδεση καλωδίων σε μια πλακέτα εκτυπωμένων κυκλωμάτων (PCB).Το περίβλημα είναι συνήθως τοποθετημένο στο PCB και περιέχει slots ή δοχεία όπου εισάγονται οι επαφέςΟι επαφές συσσωρεύονται συνήθως στα καλώδια και στη συνέχεια εισάγονται στο περίβλημα, δημιουργώντας μια ασφαλή ηλεκτρική σύνδεση μεταξύ των καλωδίων και του PCB.

Αυτοί οι συνδετήρες χρησιμοποιούνται συνήθως σε διάφορες ηλεκτρονικές συσκευές και εφαρμογές όπου είναι απαραίτητο να συνδεθούν καλώδια σε μια πλακέτα κυκλωμάτων, όπως σε περιφερειακά συστήματα υπολογιστών, ηλεκτρονικά οχήματα,βιομηχανικά μηχανήματαΔιατίθενται σε διαφορετικά μεγέθη, διαμορφώσεις και προδιαγραφές για να φιλοξενήσουν διάφορα μεγέθη καλωδίων, τρέχουσες τιμές και περιβαλλοντικές συνθήκες.

Η σειρά συνδέσμων καλωδίου-επιφάνειας της Alinta

Ανακαλύψτε αξιόπιστους συνδετήρες Wire-to-Board (WTB) και συσσωρευτές καλωδίων από την Alinta, που προσφέρουν μεγέθη από 1.0 mm έως 6.35 mm. Οι συνδετήρες μας καλύπτουν διάφορες βιομηχανίες, συμπεριλαμβανομένης της αυτοκινητοβιομηχανίας,συσκευές, βιομηχανίας, δεδομένων και τηλεπικοινωνιών και καταναλωτικών ηλεκτρονικών.

Επωφεληθείτε από ένα ευρύ φάσμα πλεονεκτημάτων με τους συνδετήρες WTB μας, καθιστώντας τους μια βέλτιστη επιλογή για διάφορες εφαρμογές.Απολαύστε την ευελιξία των επιλογών προσαρμογής για να προσαρμόσετε τις συνδέσεις ακριβώς στις απαιτήσεις σας.

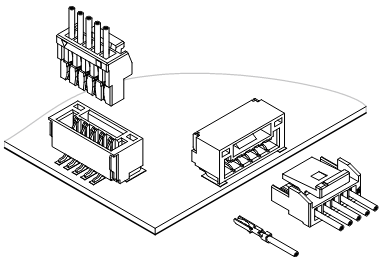

(εικόνα 5 πιν)

Τεχνική παράμετρος

Χαρακτηριστικά τύπου προϊόντος	Κατηγορία		Σύρμα προς το πίνακα
	Τύπος συναρμολόγησης		Πλάκα, δοχείο
	Στροφή (μμ)		1.25mm
	Σειρά προϊόντων		Η σειρά AL-X2206
Ηλεκτρικά χαρακτηριστικά	Δοκιμαστική τάση		50
	Κατηγοριοποιημένο ρεύμα (A AC/DC)		1
	Αντίσταση επαφής		≤ 20mΩ
	Αντίσταση μόνωσης Αντιστέκεται στην τάση		≥ 100MΩ 500V AC/min
Χαρακτηριστικά διαμόρφωσης	Αριθμός γραμμών		1
	Αριθμός θέσεων   Εφαρμόζεται		2 ~ 20   AWG # 30 ~ AWG # 26
Χαρακτηριστικά της κελύφης	Χρώμα		Μπεζ
	Υλικό στέγασης Υλικό επαφής		Απαγόρευση της χρήσης Άλλες συσκευές για την κατασκευή οχημάτων με κινητήρα
Περιβαλλοντικές πληροφορίες	Περιοχή θερμοκρασίας λειτουργίας (°C)		-20°C ~ 85°C°C
Διάσταση τοποθέτησης Βόρεια, SMT (90°) Οριζόντια, SMT (180°)      Πίνακας 2 Καθαρός.     Πολωνοί DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 20 23.75 28.75                             Δικιά γωνία Πολωνοί DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 20 23.75 28.75   Διαμονή   Πολωνοί DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 20 23.75 28.75   Τερματικό

Για μια αξιόπιστη και εξατομικευόμενη λύση συνδέσμων WTB, επικοινωνήστε με την Alinta σήμερα!
