Αλίντα 1.5mm Pitch Vertical SMT Connector 2 έως 20P PCB Wafer Connector

Περιγραφή του προϊόντος

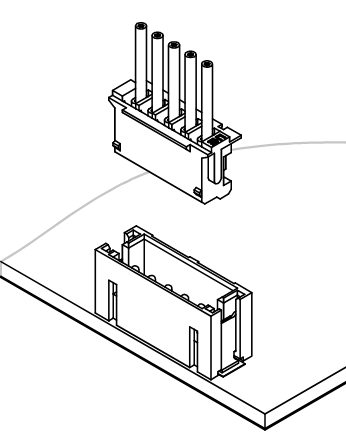

Ο συνδετήρας καλωδίου-στο-πίνακα είναι ένας τύπος ηλεκτρικού συνδετήρα που χρησιμοποιείται για τη σύνδεση καλωδίων σε μια πλακέτα εκτυπωμένων κυκλωμάτων (PCB).Το περίβλημα είναι συνήθως τοποθετημένο στο PCB και περιέχει slots ή δοχεία όπου εισάγονται οι επαφέςΟι επαφές συσσωρεύονται συνήθως στα καλώδια και στη συνέχεια εισάγονται στο περίβλημα, δημιουργώντας μια ασφαλή ηλεκτρική σύνδεση μεταξύ των καλωδίων και του PCB.

Αυτοί οι συνδετήρες χρησιμοποιούνται συνήθως σε διάφορες ηλεκτρονικές συσκευές και εφαρμογές όπου είναι απαραίτητο να συνδεθούν καλώδια σε μια πλακέτα κυκλωμάτων, όπως σε περιφερειακά συστήματα υπολογιστών, ηλεκτρονικά οχήματα,βιομηχανικά μηχανήματαΔιατίθενται σε διαφορετικά μεγέθη, διαμορφώσεις και προδιαγραφές για να φιλοξενήσουν διάφορα μεγέθη καλωδίων, τρέχουσες τιμές και περιβαλλοντικές συνθήκες.

Η σειρά συνδέσμων καλωδίου-επιφάνειας της Alinta

Ανακαλύψτε αξιόπιστους συνδετήρες Wire-to-Board (WTB) και συσσωρευτές καλωδίων από την Alinta, που προσφέρουν μεγέθη από 1.0 mm έως 6.35 mm. Οι συνδετήρες μας καλύπτουν διάφορες βιομηχανίες, συμπεριλαμβανομένης της αυτοκινητοβιομηχανίας,συσκευές, βιομηχανίας, δεδομένων και τηλεπικοινωνιών και καταναλωτικών ηλεκτρονικών.

Επωφεληθείτε από ένα ευρύ φάσμα πλεονεκτημάτων με τους συνδετήρες WTB μας, καθιστώντας τους μια βέλτιστη επιλογή για διάφορες εφαρμογές.Απολαύστε την ευελιξία των επιλογών προσαρμογής για να προσαρμόσετε τις συνδέσεις ακριβώς στις απαιτήσεις σας.

Τεχνική παράμετρος

Χαρακτηριστικά τύπου προϊόντος	Κατηγορία		Σύρμα προς το πίνακα
	Τύπος συναρμολόγησης		Σφραγίδες
	Στροφή (μμ)		1.50mm
	Σειρά προϊόντων		ΑΛ-X2701-V
Ηλεκτρικά χαρακτηριστικά	Δοκιμαστική τάση		125
	Κατηγοριοποιημένο ρεύμα (A AC/DC)		1
	Αντίσταση επαφής		≤ 20mΩ
	Αντίσταση μόνωσης Αντιστέκεται στην τάση		≥ 500MΩ 500V AC/min
Χαρακτηριστικά διαμόρφωσης	Αριθμός γραμμών		1
	Αριθμός θέσεων		2 ~ 20
Χαρακτηριστικά της κελύφης	Χρώμα		Λευκό
	Υλικό στέγασης Υλικό επαφής		Απαγόρευση της χρήσης Άλλες συσκευές για την κατασκευή οχημάτων με κινητήρα
Περιβαλλοντικές πληροφορίες	Περιοχή θερμοκρασίας λειτουργίας (°C)		-20°C ~ 85°C°C
Μέγεθος του σύνδεσμου SMT Wafer X2701-V Vertical       Τερματικό

Διαμονή

Πολωνοί DIM=A DIM=B 2 1.50 4.50 3 3.00 6.00 4 4.50 7.50 5 6.00 9.00 6 7.50 10.50 7 9.00 12.00 8 10.50 13.50 9 12.00 15.00 10 13.50 16.50 11 15.00 18.00 12 16.50 19.50 13 18.00 21.00 14 19.50 22.50 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 20 28.50 31.50

Για μια αξιόπιστη και εξατομικευόμενη λύση συνδέσμων WTB, επικοινωνήστε με την Alinta σήμερα!
