Οριζόντια σύνδεση διαστάσεως 1,5 mm SMT SMD PCB σύνδεση 2 έως 20P LCP 94V-0

Περιγραφή του προϊόντος

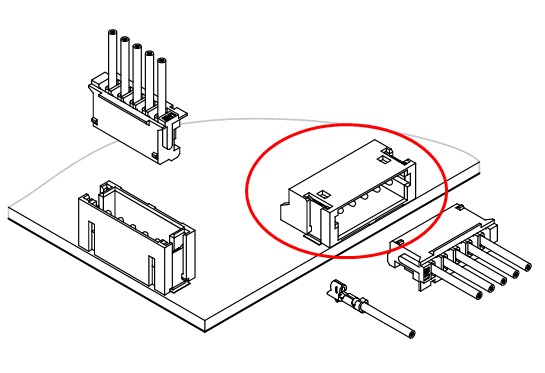

Ο συνδετήρας καλωδίου-στο-πίνακα είναι ένας τύπος ηλεκτρικού συνδετήρα που χρησιμοποιείται για τη σύνδεση καλωδίων σε μια πλακέτα εκτυπωμένων κυκλωμάτων (PCB).Το περίβλημα είναι συνήθως τοποθετημένο στο PCB και περιέχει slots ή δοχεία όπου εισάγονται οι επαφέςΟι επαφές συσσωρεύονται συνήθως στα καλώδια και στη συνέχεια εισάγονται στο περίβλημα, δημιουργώντας μια ασφαλή ηλεκτρική σύνδεση μεταξύ των καλωδίων και του PCB.

Αυτοί οι συνδετήρες χρησιμοποιούνται συνήθως σε διάφορες ηλεκτρονικές συσκευές και εφαρμογές όπου είναι απαραίτητο να συνδεθούν καλώδια σε μια πλακέτα κυκλωμάτων, όπως σε περιφερειακά συστήματα υπολογιστών, ηλεκτρονικά οχήματα,βιομηχανικά μηχανήματαΔιατίθενται σε διαφορετικά μεγέθη, διαμορφώσεις και προδιαγραφές για να φιλοξενήσουν διάφορα μεγέθη καλωδίων, τρέχουσες τιμές και περιβαλλοντικές συνθήκες.

Η σειρά X2701 wire-to-board περιλαμβάνει σύνδεσμο Wafer τύπου DIP & SMT (τέλος πίνακα), στερέωμα και τερματικό (τέλος καλωδίου)

Η σειρά συνδέσμων καλωδίου-επιφάνειας της Alinta

Ανακαλύψτε αξιόπιστους συνδετήρες Wire-to-Board (WTB) και συσσωρευτές καλωδίων από την Alinta, που προσφέρουν μεγέθη από 1.0 mm έως 6.35 mm. Οι συνδετήρες μας καλύπτουν διάφορες βιομηχανίες, συμπεριλαμβανομένης της αυτοκινητοβιομηχανίας,συσκευές, βιομηχανίας, δεδομένων και τηλεπικοινωνιών και καταναλωτικών ηλεκτρονικών.

Επωφεληθείτε από ένα ευρύ φάσμα πλεονεκτημάτων με τους συνδετήρες WTB μας, καθιστώντας τους μια βέλτιστη επιλογή για διάφορες εφαρμογές.Απολαύστε την ευελιξία των επιλογών προσαρμογής για να προσαρμόσετε τις συνδέσεις ακριβώς στις απαιτήσεις σας.

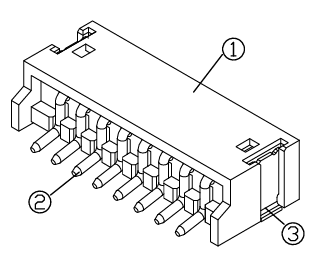

Τύπος SMT σειράς X2701

(8εικόνα από καρφίτσα)

Τεχνική παράμετρος

Χαρακτηριστικά τύπου προϊόντος	Κατηγορία		Σύρμα προς το πίνακα
	Τύπος συναρμολόγησης		Σφραγίδες
	Στροφή (μμ)		1.50mm
	Σειρά προϊόντων		ΑΛ-X2701-H
Ηλεκτρικά χαρακτηριστικά	Δοκιμαστική τάση		125
	Κατηγοριοποιημένο ρεύμα (A AC/DC)		1
	Αντίσταση επαφής		≤ 30mΩ
	Αντίσταση μόνωσης Αντιστέκεται στην τάση		≥ 500MΩ 500V AC/min
Χαρακτηριστικά διαμόρφωσης	Αριθμός γραμμών		1
	Αριθμός θέσεων   Εφαρμόσιμο σύρμα		2 ~ 20   # 28 ~ # 22
Χαρακτηριστικά της κελύφης	Χρώμα		Μπεζ
	Υλικό στέγασης Υλικό επαφής		Απαγόρευση της χρήσης Άλλες συσκευές για την κατασκευή οχημάτων με κινητήρα
Περιβαλλοντικές πληροφορίες	Περιοχή θερμοκρασίας λειτουργίας (°C)		-20°C ~ 85°C°C
X2201-H Οριζόντια SMT σύνδεση κυψελών                     Πολωνοί DIM=A DIM=B DIM=C 2 1.50 3.60 6.00 3 3.00 5.10 7.50 4 4.50 6.60 9.00 5 6.00 8.10 10.50 6 7.50 9.60 12.00 7 9.00 11.10 13.50 8 10.50 12.60 15.00 9 12.00 14.10 16.50 10 13.50 15.60 18.00 11 15.00 17.10 19.50 12 16.50 18.60 21.00 13 18.00 20.10 22.50 14 19.50 21.60 24.00 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 　 20 28.50 30.60 33.00       X2201-V Vertical SMT Wafer Connector

Για μια αξιόπιστη και εξατομικευόμενη λύση συνδέσμων WTB, επικοινωνήστε με την Alinta σήμερα!
